Hur optimerar jag layouten för CBB21X - minifilmkondensator på en PCB?

Som leverantör av CBB21X - mini -filmkondensatorer förstår jag betydelsen av att optimera kondensatorlayouten på en PCB. I den här bloggen kommer jag att dela några praktiska insikter och strategier för att hjälpa dig att uppnå en optimal layout för CBB21X - minifilmkondensatorer på dina PCB -mönster.

Förstå CBB21X - mini -filmkondensatorn

Innan du fördjupar layoutoptimering är det avgörande att förstå egenskaperna hos CBB21X - minifilmkondensatorn. Dessa kondensatorer är tillverkade av metalliserad polypropenfilm, som erbjuder flera fördelar som låg dielektrisk förlust, hög isoleringsmotstånd och utmärkta självläkande egenskaper. De används ofta i olika elektroniska applikationer, inklusive strömförsörjning, belysning och motorisk kontroll.

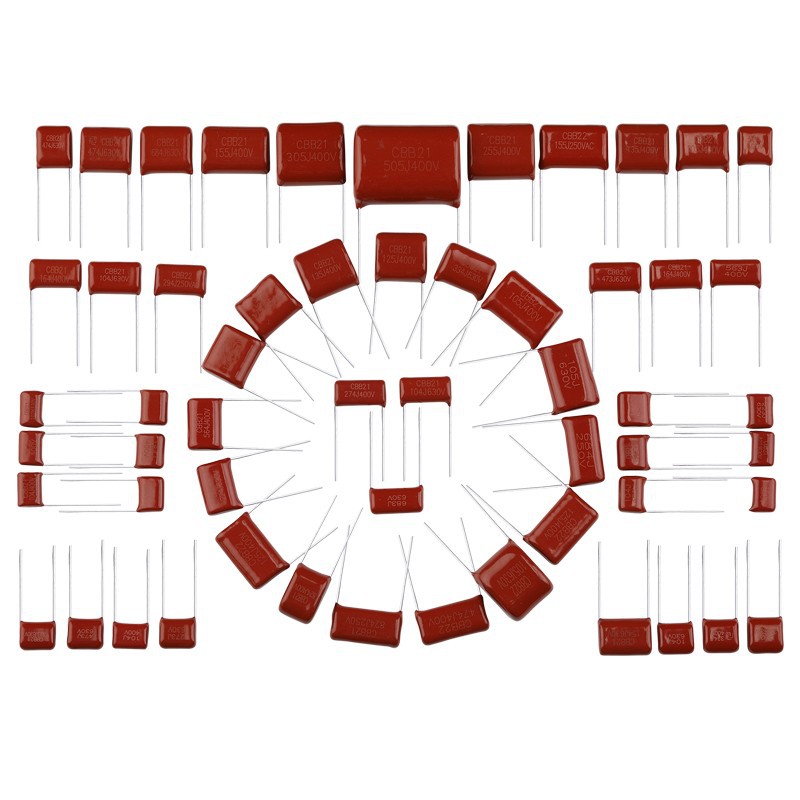

CBB21X - mini -filmkondensatorn finns i olika spänningsgraderingar, till exempelCBB21X - Mini Film Capacitor 250VochCBB21X - Mini Film Capacitor 630V. Varje spänningsgrad är utformad för att uppfylla specifika applikationskrav, och att välja rätt är det första steget i en framgångsrik PCB -layout.

Allmänna principer för PCB -layout för kondensatorer

Minimera spårlängden

En av de viktigaste principerna i PCB -layout är att minimera spårlängden mellan kondensatorn och de komponenter som den är ansluten till. Korta spår minskar induktansen och motståndet i kretsen, vilket kan förbättra kondensatorns prestanda. För CBB21X - minifilmkondensatorer kan kortare spår bidra till att minska motsvarande serie Resistance (ESR) och motsvarande serieinduktans (ESL), vilket resulterar i bättre filtrerings- och energilagringsfunktioner.

Undvik signalstörningar

Kondensatorer kan vara känsliga för elektromagnetisk störning (EMI) och radiofrekvensstörning (RFI). För att undvika störningar, håll kondensatorn borta från höga frekvenssignallinjer, såsom klocklinjer och databussar. Använd dessutom markplan och skärmningstekniker för att skydda kondensatorn från yttre störningar.

Termiska överväganden

CBB21X - Mini -filmkondensatorer genererar värme under drift, särskilt när de används i högkraftsapplikationer. Korrekt termisk hantering är avgörande för att säkerställa kondensatorns tillförlitlighet och livslängd. Placera kondensatorn i ett område med god ventilation och undvik att placera den nära andra värme - generera komponenter. Du kan också använda termiska vias och kylflänsar för att sprida värmen mer effektivt.

Specifika layoutriktlinjer för CBB21X - Mini -filmkondensatorer

Placering i strömförsörjningskretsar

I kraftförsörjningskretsar används ofta CBB21X - minifilmkondensatorer för filtrering och frikoppling. Placera kondensatorn så nära strömkällan och belastningen. Placera ingångskondensatorn nära ingångsterminalerna för strömförsörjningen för att filtrera bort det höga frekvensbruset från ingångsspänningen i en omkopplingsströmförsörjning. Utgångskondensatorn ska placeras nära utgångsterminalerna för att jämna ut utgångsspänningen.

Om du använder flera kondensatorer parallellt för ökad kapacitans, se till att de är jämnt fördelade och anslutna med korta, lika längdspår. Detta hjälper till att balansera den nuvarande fördelningen mellan kondensatorerna och minskar risken för överhettning.

Placering i belysningsapplikationer

I belysningsapplikationer används CBB21X - minifilmkondensatorer i förkopplingar och förare. När du utformar PCB -layouten för belysningskretsar, placera kondensatorn i ett läge som minimerar avståndet till belysningsbelastningen. Detta kan förbättra effektfaktorn och minska flimmer på ljuskällan.

I en LED -drivarkrets kan till exempel kondensatorn användas för att filtrera likspolen innan den appliceras på lysdioderna. Placera kondensatorn nära utgången från drivarkretsen för att säkerställa en stabil och slät spänningsförsörjning till lysdioderna.

Övervägande för högfrekvensapplikationer

I höga frekvensapplikationer, såsom radiofrekvens (RF) -kretsar, blir layouten för CBB21X - minifilmkondensatorer ännu mer kritiska. De parasitiska effekterna av kondensatorn, såsom ESL och ESR, kan ha en betydande inverkan på kretsens prestanda.

För att minimera ESL använder du en Multi -lager PCB med ett markplan. Placera kondensatorn på det övre lagret och anslut det till markplanet genom Vias. Detta hjälper till att minska slinginduktansen och förbättra kondensatorns höga frekvensprestanda.

Komponentval och kompatibilitet

När du optimerar layouten för CBB21X - minifilmkondensatorer är det också viktigt att överväga kompatibiliteten för andra komponenter på PCB. Till exempel bör värdet på kondensatorn väljas baserat på kretsens krav. Om du behöver ett specifikt kapacitansvärde, se till att välja en kondensator med lämplig tolerans.

Du kan också behöva överväga spänningsgraden och kondensatorns temperaturkoefficient. Välj en kondensator med en högre spänningsgrad för applikationer med högspänningskrav,474J 450V kondensator. Kondensatorns temperaturkoefficient bör också vara kompatibel med applikationens driftstemperatur.

Testning och validering

Efter att ha slutfört PCB -layouten är det viktigt att testa och validera prestandan för CBB21X - minifilmkondensatorn i kretsen. Använd testutrustning, såsom ett oscilloskop, en multimeter och en nätverksanalysator, för att mäta kondensatorns elektriska parametrar, såsom kapacitans, ESR och ESL.

Jämför de uppmätta värdena med specifikationerna från kondensatortillverkaren. Om det finns några avvikelser, granska layouten och gör nödvändiga justeringar. Du kan också behöva utföra långvarig tillförlitlighetstest för att säkerställa kondensatorns stabilitet och hållbarhet i applikationen.

Slutsats

Optimering av layouten för CBB21X - minifilmkondensatorer på en PCB är en komplex men väsentlig uppgift. Genom att följa principerna och riktlinjerna som beskrivs i den här bloggen kan du förbättra kondensatorns prestanda, tillförlitlighet och livslängd i dina elektroniska applikationer.

Om du är intresserad av att köpa CBB21X - minifilmkondensatorer för dina projekt är vi här för att hjälpa dig. Vårt företag erbjuder ett brett utbud av högkvalitativa CBB21X - minifilmkondensatorer med olika spänningsvärden och kapacitansvärden. Kontakta oss för att starta en upphandlingsförhandling och hitta den bästa lösningen för dina behov.

Referenser

1. "Printed Circuit Board Design Handbook", McGraw - Hill Professional
2. "Kondensatorapplikationsguide", Texas Instruments
3. "Elektroniska komponenter och deras applikationer", Pearson Education
